Rules into Matter

母線曲線、表面パターンの生成規則、造形制約を一つのローカル画面で扱い、スライス可能なSTLへつなぐ容器形状生成ツール。

Type
Independent local tool
Role
Interaction / Geometry / Implementation / QA
Year
2026
Output
Parameters / preview / STL / report

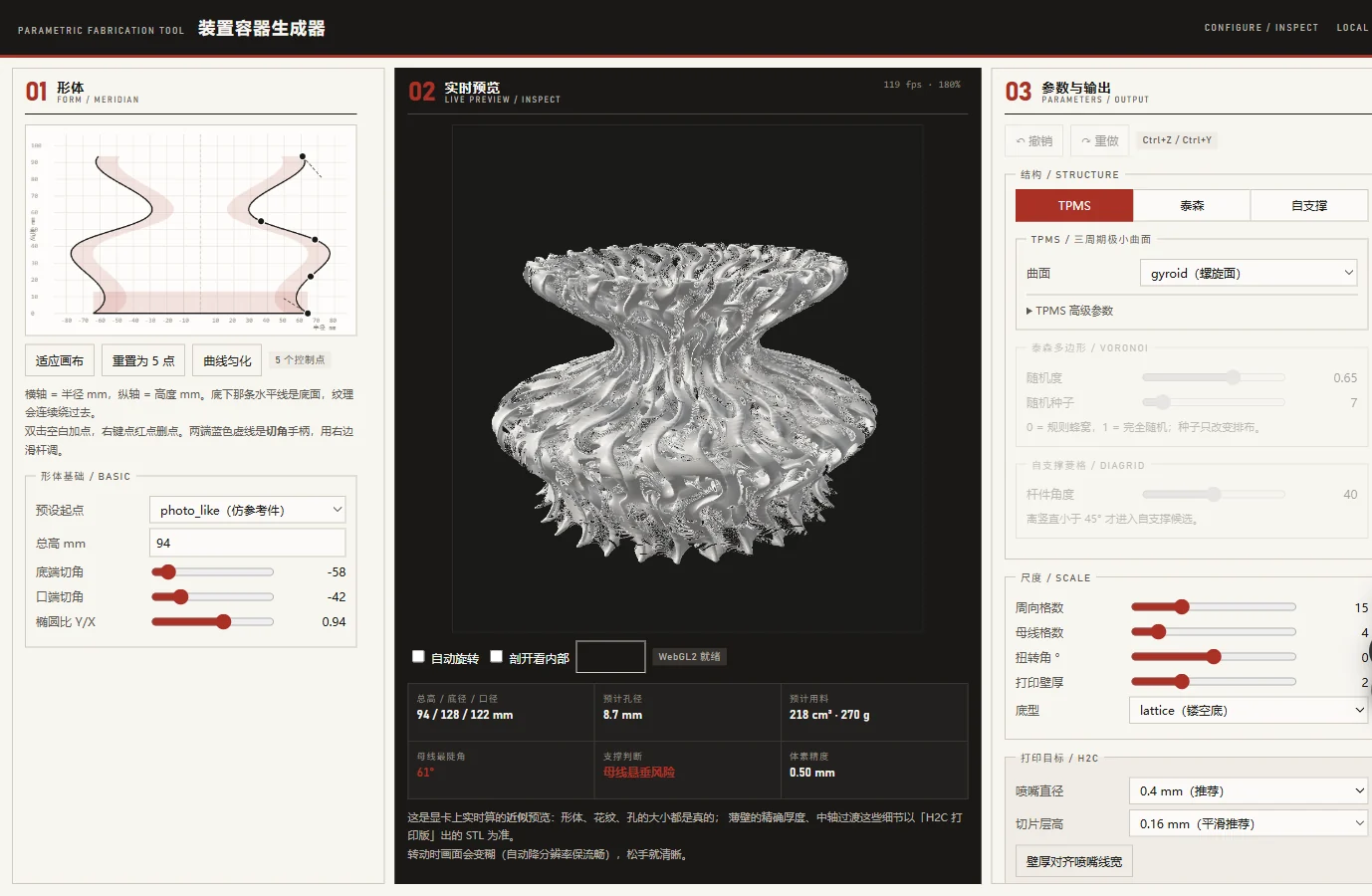

形状、リアルタイムプレビュー、出力設定を三列に配置した容器形状生成ツール
Local editor / zero remote dependencyCurve, pattern, print constraints

01 / Question

造形規則を、専門家だけの数式から操作可能な判断へ。

形状を生成できても、薄すぎる壁、孤立した断片、過大なオーバーハングが残れば、製造工程には渡せません。このツールでは、形をつくるパラメータと、つくれるかを判断するパラメータを同じ画面に置きました。

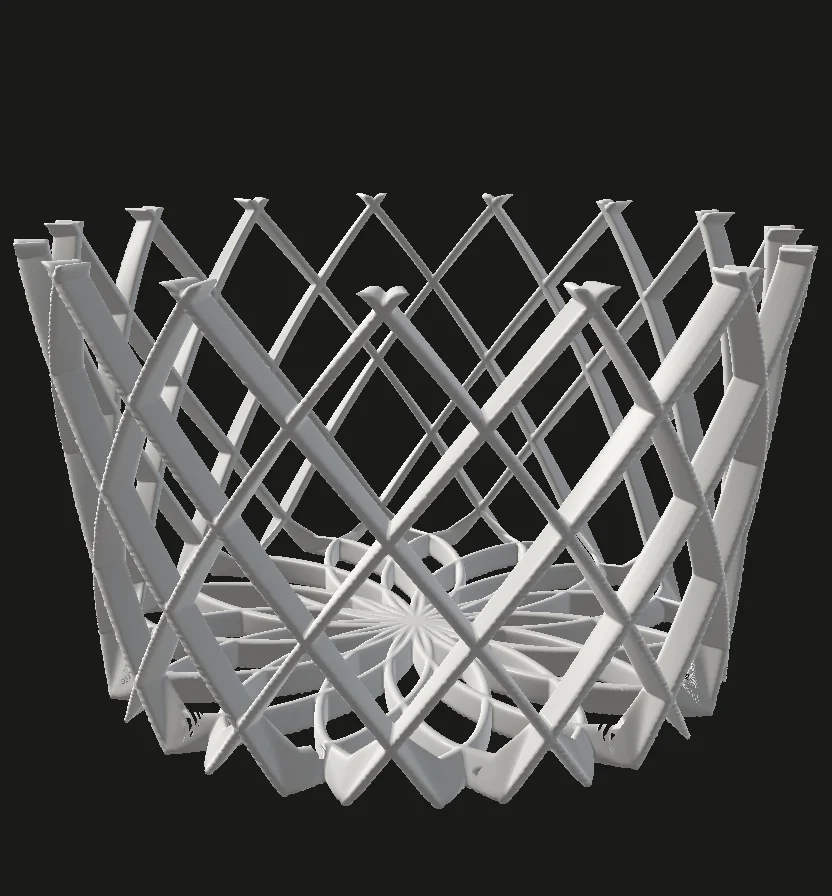

自己支持型ダイアグリッド構造を持つ生成形状のプレビュー
DiagridSoftware preview designed for self-support; unprinted

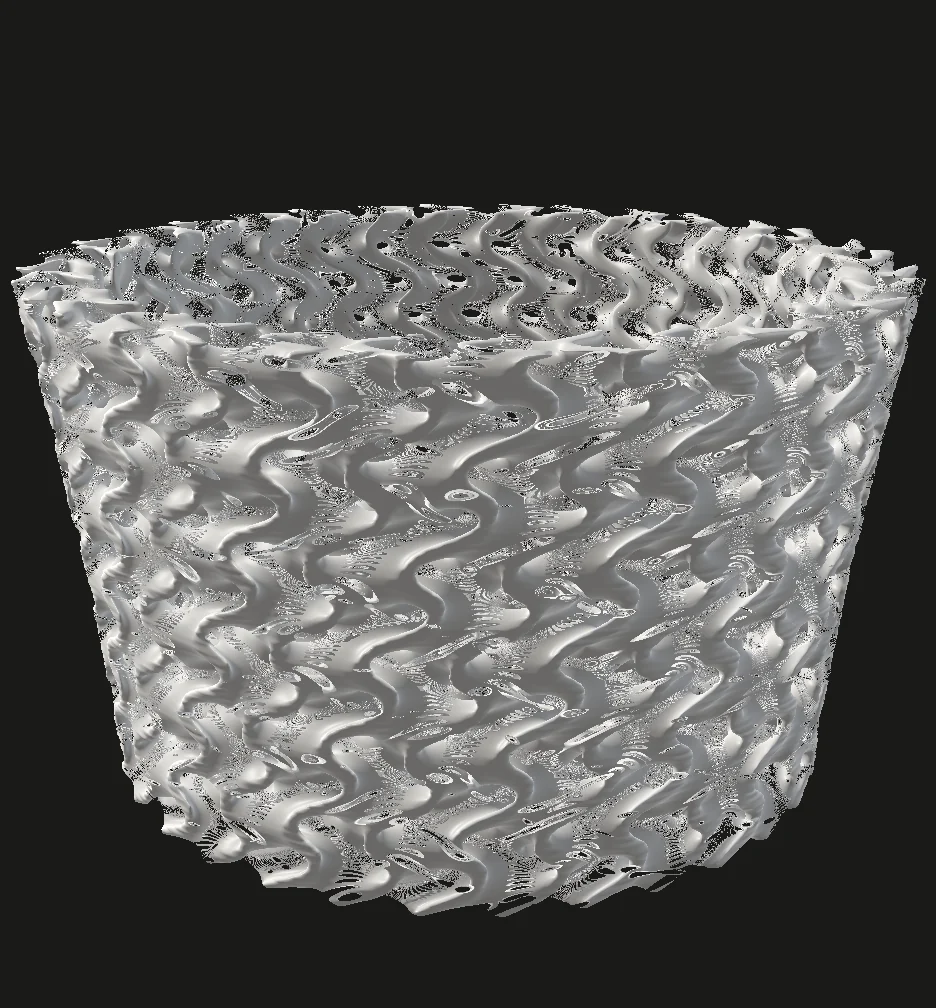

TPMS螺旋構造を持つ生成形状のプレビュー
TPMS spiralContinuous implicit surface

02 / System

  1. 01
    Curve

    母線を編集し、高さ、径、端部角度から全体形状を決める。

  2. 02
    Pattern

    TPMS、Voronoi、自己支持型ダイアグリッドの三種を同じ形状へ適用する。

  3. 03
    Constraint

    壁厚、セル寸法、孤島、オーバーハングを製造前に検査する。

  4. 04
    Output

    パラメータ記録、プレビュー、STL、印刷レポートを同じ履歴に残す。

Pattern families3TPMS / Voronoi / Diagrid
OutputSTLgeometry export with parameter record
PreviewWebGL2local real-time approximation
DependencyLocaleditor and generation service on device

03 / Boundary

生成できることと、実物検証済みであることを分ける。

このケースで確認できるのは、パラメータからSTLを生成し、トポロジーと印刷条件を検査するローカルシステムです。掲載する形状について、実物印刷サンプルの完了を主張していません。
